SHARKY FS 473

ULTRALYDS FLOWSENSOR

ANVENDELSE

Ultralydsflowsensor til flow måling i varme- og køleanlæg sammen med SCYLAR INT 8 og lækdetektering sammen med SHARKY 775.

EGENSKABER

MID godkendt i klasse 2 og 3
Dynamikområde på 1:250 (Qi :Qp) i klasse 2
Kapslingsklasse IP54 (varme) og IP68 (køling)
Lækdetektering sammen med SHARKY 775
Målerør med patenteret smudsafvisende egenskaber
Lavt tryktab
Leveres med flowsensorkabel op til 10 m
Programmérbar pulsværdi
Batteri eller ekstern forsyning

SHARKY FS 473

GENERELT

Anvendelse		Varme - køling
Godkendelse		MID (DE-07-MI004-PTB022) og PTB K 7.2 for køling (22.76/10.01)
Miljø klasse		EN 1434 klasse C / MID klasse E1 + M2
Omgivelses temperatur	°C	5 ... 55 (<35 grader har en positiv effekt på levetiden)
Strømforsyning		3.0 VDC batteri - maks. 12 års levetid
Ekstern forsyning		3.0 ... 5.5 VDC
Monteringsposition		Vilkårlig
Kapslingsklasse		Varme: IP 54; køling: IP 68
Interfaces		Open Collector puls udgang¹ - udgang til test og kommunikation²
Volume puls værdi³		10 ml ... 5000 l/puls (afhængig af størrelse og forsyning)
Kabellængde pulskabel		2,4 m standard (4,9 eller 9,9 m tilvalg)
Materiale flow sensor		Messing (q_p 0,6 ... 10 m³/t), støbejern (q_p 15 ... 60 m³/t)

1: Puls udgangen kan vælges uden galvanisk adskillelse (standard) eller med galvanisk adskillelse (batteri forsynet). Flowsensoren har som standard et 4 leder pulskabel på 2,5 m (5 og 10 m kan bestilles).
2: Sensoren kan enten levere en højopløst puls (standard) eller kommunikere via den samme udgang. Ved at bruge en adapter kan flowsensoren udlæses med HYDRO-SET softwaren.
3: Puls varigheden er mellem 1 og 250 ms. Det afhænger af puls værdien og nominel flow qp.
Standard puls værdi: 1, 2.5, 10, 25, 100, 250 l/puls.

Reach

Oplysninger i henhold til artikel 33, stk. 1, i Europa -Parlamentets og Rådets forordning (EF) nr. 1907/2006 af 18. december 2006:
Denne produktserie indeholder artikler med følgende stoffer i en koncentration på mere end 0,1% (vægt/vægt):
- Bly (CAS-nr.: 7439-92-1)
- Bly titanium zirconium oxid (CAS nr.: 12626-81-2)
- 1,2-dimethoxyethan (CAS-nr.: 110-71-4)

TEMPERATUROMRÅDE

TEKNISKE DATA

Nominel flow	q_p	m³/t	0,6	0,6	0,6	1,5	1,5	1,5	2,5	2,5	3,5	3,5	6	6	6	10	15	25	40	60	100
Indvendig diameter	DN	mm	15	20	20	15	20	20	20	20	25	32	25	32	40	40	50	65	80	100	100
Byggelængde	L	mm	110	130	190	110	130	190	130	190	260	260	260	260	150	300	270	300	300	360	360
Startflow		l/t	1	1	1	2,5	2,5	2,5	4	4	10	10	10	10	10	20	40	50	80	120	120
Minimum flow (DR 1:250)	q_i	l/t	6	6	6	6	6	6	10	10	-	-	24	24	-	40¹	60¹	100¹	160¹	240¹	400¹
Minimum flow (DR 1:100)	q_i	l/t	6	6	6	15	15	15	25	25	35	35	60	60	60	100	150	250	400	600/1200²	1000/1200²
Minimum flow (omvendt installation)	q_i	l/t	6	6	6	6	6	6	10	10	35	35	24	24		100	150	250	400	1200	1200
Maks.-flow	q_s	m³/t	1,2	1,2	1,2	3	3	3	5	5	7	7	12	12	12	20	30	50	80	120	120
Overbelastningsflow		m³/t	2,5	2,5	2,5	4,6	4,6	4,6	6,7	6,7	18,4	18,4	18,4	18,4	18,4	24	36	60	90	132	132
Trykfald ved q_p	Δp	mbar	95	85	85	120	75	75	100	100	44	44	128	128	190	140	140	75	80	75	210
Temperaturområde varme - messing		°C	5 ... 130	5 ... 130	5 ... 130	5 ... 130	5 ... 130	5 ... 130	5 ... 130	5 ... 130	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150
Temperaturområde - støbejern / messing PN 40		°C	-	-	-	-	-	-	-	-	-	-	-	-	-	-	5 ... 105	5 ... 105	5 ... 105	5 ... 105	5 ... 105
kv værdi (qp² (m³/t) = kv² x Δp (bar))			1,95	2,06	2,06	4,33	5,48	5,48	7,91	7,91	16,69	16,69	16,77	16,77	13,76	26,73	40.09	91.29	141,42	219,09	218,22

¹ Kun horisontal installation
² Installation begge veje

DIMENSIONER GEVIND VERSION

Nominel flow	q_p	m³/t	0,6	0,6	0,6	1,5	1,5	1,5	2,5	2,5	3,5	3,5	6	6	6	10	15	25	40	60	100
Indvendig diameter	DN	mm	15	20	20	15	20	20	20	20	25	32	25	32	40	40	50	65	80	100	100
Byggelængde	L	mm	110	130	190	110	130	190	130	190	260	260	260	260	150	300	270	300	300	360	360
Byggelængde med forskruninger	L2	mm	190	230	-	190	230	-	230	-	380	380	380	380	-	440	-	-	-	-	-
Højde	H	mm	14,5	18	18	14,5	18	18	18	18	23	23	23	23	33	33	-	-	-	-	-
Højde	H1	mm	54,5	56,5	56,5	54,5	56,5	56,5	56,5	56,5	61	61	61	61	61	66,5	-	-	-	-	-
Længde regneværk	L1	mm	90	90	90	90	90	90	90	90	90	90	90	90	90	90	-	-	-	-	-
Bredde regneværk	B	mm	65,5	65,5	65,5	65,5	65,5	65,5	65,5	65,5	65,5	65,5	65,5	65,5	65,5	65,5	-	-	-	-	-
Tilslutningsgevind måler		Tommer	G¾B	G1B	G1B	G¾B	G1B	G1B	G1B	G1B	G1¼B	G1½ B	G1¼B	G1½ B	G2B	G2B	-	-	-	-	-
Tilslutningsgevind forskruning		Tommer	R½	R¾	R¾	R½	R¾	R¾	R¾	R¾	R1	R1¼	R1	R1¼	R1½	R1½	-	-	-	-	-
Driftstryk	PN	bar	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	-	-	-	-	-
Vægt		kg	0,6	0,61	0,63	0,6	0,61	0,63	0,61	0,63	1,35	1,35	1,35	1,35	1,52	2,6	-	-	-	-	-

DIMENSIONER FLANGE VERSION

Nominel flow	q_p	m³/t	0,6	0,6	0,6	1,5	1,5	1,5	2,5	2,5	3,5	3,5	6	6	6	10	15	25	40	60	100
Indvendig diameter	DN	mm	15	20	20	15	20	20	20	20	25	32	25	32	40	40	50	65	80	100	100
Byggelængde	L	mm	110	130	190	110	130	190	130	190	260	260	260	260	150	300	270	300	300	360	360
Højde	H	mm	-	-	47,5	-	-	47,5	-	47,5	50	62,5	50	62,5	-	69	73,5	85	92,5	108	108
Højde	H1	mm	-	-	56,5	-	-	56,5	-	56,5	61	61	61	61	-	66,5	71,5	79	86,5	96,5	95,5
Længde elektronik	L1	mm	-	-	90	-	-	90	-	90	90	90	90	90	-	90	90	90	90	90	90
Bredde regneværk	B	mm	-	-	65,5	-	-	65,5	-	65,5	65,5	65,5	65,5	65,5	-	65,5	65,5	65,5	65,5	65,5	65,5
Flange dimension	F	mm	-	-	95	-	-	95	-	95	100	125	100	125	-	138	147	170	185	216	216
Flange diameter	D	mm	-	-	105	-	-	105	-	105	114	139	114	139	-	148	163	184	200	235	235
Delecirkel diameter	K	mm	-	-	75	-	-	75	-	75	85	100	85	100	-	110	125	145	160	180¹ / 190	180¹/ 190
Skruehuls diameter	D1	mm	-	-	14	-	-	14	-	14	14	18	14	18	-	18	19	19	19	19¹ / 22	19¹ / 22
Driftstemperatur	PN	bar	-	-	16/25	-	-	16/25/40³	-	16/25/40³	16/25/40³	16/25/40³	16/25/40³	16/25/40³	-	16/25/40³	16/25/40³	16/25	16/25/40³	16/25	16/25
Antal flangeboringer		stk	-	-	4	-	-	4	-	4	4	4	4	4	-	4	4	8	8	8	8
Vægt messing flow sensor²		kg	-	-	2,7	-	-	2,7	-	2,7	3,35	4,65	3,35	4,65	-	6,6	7,45	9,45	11,1	16,9	16,9
Vægt støbejerns flow sensor²		kg	-	-	-	-	-	-	-	-	-	-	-	-	-	-	6,31	8,08	10,01	15,76	15,75

¹: Værdi for PN 16 udførsel
²: måler med batteri og 2,4 m kabel længde på puls kabel
³: Kun op til 105 °C

TRYKTABSKURVE / TYPISK FEJLKURVE

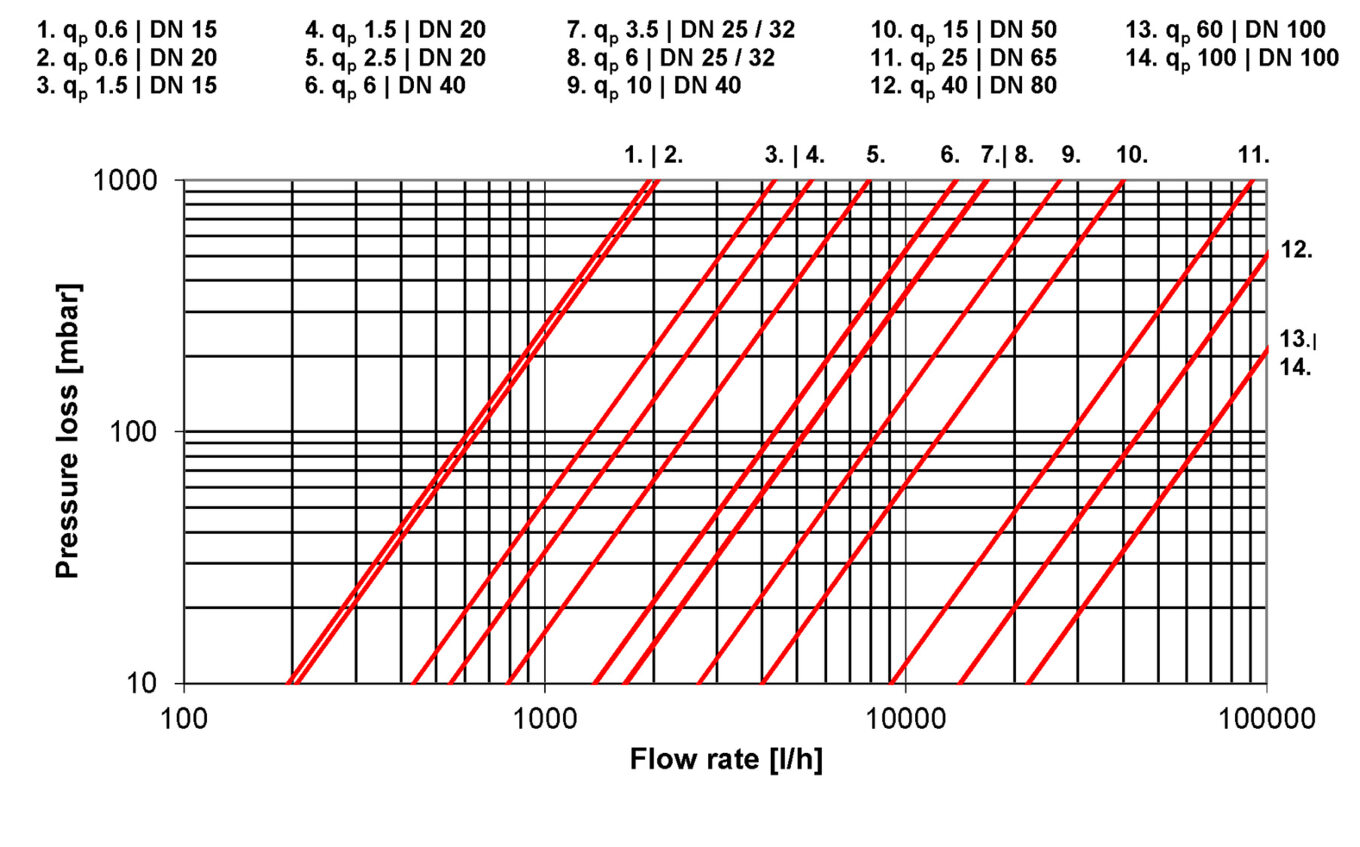

Tryktabskurve

Typisk fejlkurve

Temperaturområde varme - batteri forsyning	°C	5 ... 90 / 5 ... 105¹
Temperaturområde varme - ekstern forsyning	°C	5 ... 105 / 130 / 150 (afhænger af målerstørrelse og materiale)
Temperatur område køling batteri/ekstern forsyning	°C	5 ... 50 / 5 ... 90
