ELEKTRONISCHE ZUSATZGERÄTE | ANZEIGE- / STEUERGERÄTE

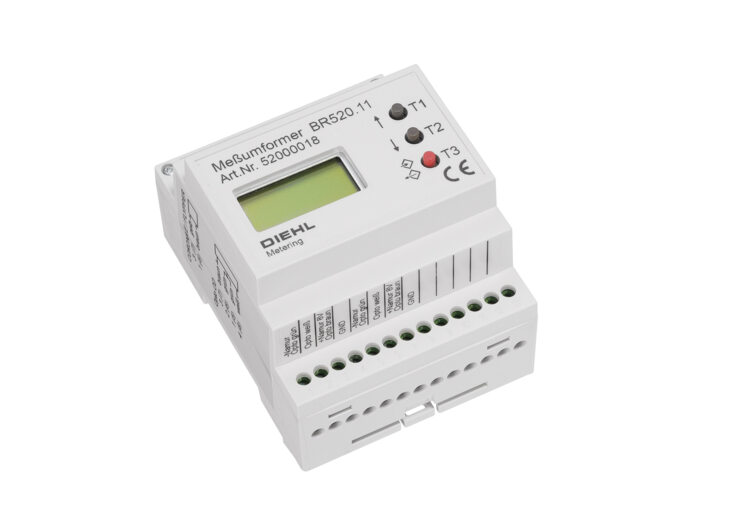

MESSUMFORMER 520.11
Der MESSUMFORMER 520.11 ermöglicht den Anschluss von zwei Ressourcenzählern mit Impulsausgang zur Umwandlung von Impulsen in ein analoges Signal. Er ist geeignet für alle Zählertypen mit Impulsgeber oder Open Collector Ausgang.
MESSUMFORMER 520.11
- Anzahl Zähler
- bis zu 2
- Zählerschnittstelle
- Impulsgeber oder Open Collector
- Max. Kabellänge
- 10 m
- Stromversorgung
- Netzspannung 240 V
- Ausgangsfrequenz max.
- 100 Hz
-
ELEKTRONISCHE ZUSATZGERÄTE | GEBER
IZAR BE PULSE
IZAR BASE EXTERNAL PULSE ist dazu bestimmt, mit einem Impulsgeber und einem IZAR-Funkmodul verbunden zu werden, um als externes Funkmodul zu fungieren. Verbrauchsdaten und Alarme können mobil und / oder im Fixed Network gelesen werden.
IZAR BE PULSE
- Max. Eingangsfrequenz
- 8 HZ
- Min. Pulsdauer
- 30 ms
- Kabellänge
- 3 m
- Schutzklasse
- IP 68
- Batterielebensdauer
- Bis zu 15 Jahre
-
ELEKTRONISCHE ZUSATZGERÄTE | GEBER
IZAR PULSE i
IZAR PULSE i ist ein Impulsgeber, der an Wasserzähler angeschlossen werden kann, die mit Induktivtechnologie ausgestattet sind (grauer oder roter Ring). So entstehen in kürzester Zeit, kommunizierende Zähler für Fernablesesysteme.
IZAR PULSE i
- Ausführungen
- 3-adrig oder 4-adrig
- Impulsdauer
- 50 ... 500 ms
- Max. Eingangsfrequenz
- 8 Hz
- Kabellänge
- 1.5 oder 5 m
- Batterielebensdauer
- Bis zu 15 Jahre
-
SOFTWARE
IZAR@NET 2
IZAR@NET 2 ist eine Zählerdatenmanagement-Software zum Betrieb auf lokalen Servern / PCs. Es bietet alle wesentlichen Funktionen zur effizienten Verarbeitung und einfachen Administration von Metering-Daten über Fixed Network oder Walk-By / Drive-By.
IZAR@NET 2
- Karte
- Integrierte Kartenansicht für Zähler, Tourenplanung und Netzmanagement
- Dashboard
- Interaktives anpassbares Dashboard zur Systemüberwachung
- Analytics
- Analyse-Modul, z.B. zur Erkennung von Leckagen und Energieverlusten
- Prozessoptimierung
- Vollautomatisierte Datenim- und Exporte sowie Benachrichtigungen
- Multi-Funktion
- Multi-Utility, Mobil und Fixed in einer Anwendung
-
SOFTWARE
IZAR@MOBILE 2 für Android™
IZAR@MOBILE 2 für Android-Geräte ermöglicht eine schnelle und effiziente mobile Auslesung und Konfiguration von System-komponenten sowie Multi-Energie-Smart Metern. Die Kartenansicht der Zähler bietet eine detailierte Führung während der Ablesetour.
IZAR@MOBILE 2 für Android™
- Karte
- Integrierte interative Karte für die optimale Route
- Dashboard
- Dashboard-Ansicht zur Live-Arbeitsübersicht
- Analytics
- Zähler-Alarmüberwachung
- Prozessoptimierung
- Fotofunktion zur Dokumentation
- Multi-Funktion
- Zählerkonfiguration und Ablesung in einer Anwendung
-
SOFTWARE
IZAR PLUS PORTAL
IZAR PLUS Portal ist eine Zählerdatenmanagement-Software, die als Service in einem Sicherheitsrechenzentrum in Deutschland bereitgestellt wird. Es bietet alle Kern-Funktionen zur Verarbeitung von Metering-Daten über Fixed Network und mobiler Ablesung.
IZAR PLUS PORTAL
- Karte
- Integrierte Kartenansicht für Zähler, Tourenplanung und Netzmanagement
- Dashboard
- Interaktives anpassbares Dashboard zur Systemüberwachung
- Analytics
- Analyse-Modul, z.B. zur Erkennung von Leckagen und Energieverlusten
- Prozessoptimierung
- Vollautomatisierte Datenim- und Exporte sowie Benachrichtigungen
- Sicherheit
- ISO/IEC 27001 und ISO 9001 zertifizierte Datencenter-Infrastruktur
-
SOFTWARE
IZAR@HOME
IZAR@HOME ist eine Smartphone-Anwendung für Konsumenten, die auf iOS™ und Android™ Smartphones genutzt werden kann. Die App hilft Nutzern, mehr über ihren Verbrauch zu erfahren, verantwortlich mit Ressourcen umzugehen und Geld zu sparen.
IZAR@HOME
- Mein Zähler
- Visualisiert aktuelle Zählerstände inkl. Alarminformationen (z.B. Leckage) für volle Transparenz
- Verbrauch
- Zeigt Verbrauchsstatistiken in unterschiedlicher Zeitgranularität an inkl. Benchmark
- E-Bill
- Informiert in transparenter, digitaler und zeitnaher Weise über neueste Rechnung
- Benachrichtigungen
- Leitet Benachrichtigungen weiter z.B. Verfügbarkeit von neuen Berichten oder wichtige Versorgerinformationen
- Hilfecenter
- Zeigt häufig gestellte Fragen und hilft Supportaufwand zu reduzieren
-
FUNK | FUNKMODUL
IZAR RC i G4
IZAR RCi G4 ist für die Fernablesung von Zählerständen (OMS) konzipiert. In Kombination mit Wasserzählern, die mit einer induktiven Technologie (grauer oder roter Ring) ausgestattet sind, ermöglicht es die Abrechnung und Netzwerküberwachung.
IZAR RC i G4
- Funkprotokoll
- OMS
- Frequenzband
- 868 / 434 MHz
- Sendeintervall
- 12 Sek.
- Alarme
- Detaillierte Leckageinformation, Manipulation, Überlast …
- Batterielebensdauer
- Bis zu 15 Jahre
-
SOFTWARE
IZAR@MOBILE 2 für Windows™
IZAR@MOBILE 2 für Windows-Geräte ermöglicht eine schnelle und effiziente mobile Auslesung und Konfiguration von System-komponenten sowie Multi-Energie-Smart Metern. Die Kartenansicht der Zähler bietet eine detailierte Führung während der Ablesetour.
IZAR@MOBILE 2 für Windows™
- Karte
- Integrierte interative Karte für die optimale Route
- Dashboard
- Dashboard-Ansicht zur Live-Arbeitsübersicht
- Analytics
- Zähler-Alarmüberwachung
- Prozessoptimierung
- Fotofunktion zur Dokumentation
- Multi-Funktion
- Zählerkonfiguration und Ablesung in einer Anwendung
-
FUNK | FUNKMODUL
IZAR RADIO EXTEND
Der IZAR RADIO EXTEND ist ein Transceiver zur Performancesteigerung im Funk-Fixed Network als auch bei der mobilen Auslesung, vor allem in schweren Einbausituationen.
IZAR RADIO EXTEND
- Anzahl Zähler
- bis zu 4
- Frequenzband
- 868, 434, long range MHz
- Sendeintervall
- stationärer oder mobiler Modus
- Stromversorgung
- Batteriebetrieben
- Batterielebensdauer
- bis zu 12 Jahre
-
FUNK | EMPFÄNGER
IZAR RECEIVER BT
Der IZAR RECEIVER BT wird zur mobilen Auslesung von funkenden Zählern benutzt. Die empfangenen Funkdaten werden im Vorbeifahren oder -gehen über Bluetooth® an die IZAR@MOBILE Software weitergegeben.
IZAR RECEIVER BT
- Anzahl Zähler
- unbegrenzt
- Frequenzband
- 868, 434 MHz
- Daten Logging
- Transparenter Modus
- Stromversorgung
- Batteriebetrieben (bis zu 15 Stunden)
- Schnittstellen
- Bluetooth®
-
FUNK | EMPFÄNGER
IZAR RDC BATTERY
IZAR RDC BATTERY ist ein batteriebetriebener Konzentrator, der dank eines austauschbaren Batteriesatzes für eine autonome Energieversorgung konzipiert wurde. Er liest Messgeräte und Sensoren basierend auf OMS-Spezifikationen (Open Metering System).
IZAR RDC BATTERY
- Anzahl Zähler
- 4,000
- Frequenzband
- 868 / 434 MHz
- Daten Logging
- 5 Minuten … 24 Stunden
- Stromversorgung
- Batterie bis zu 10 Jahre | Externe Stromversorgung
- Schnittstellen
- 2G / 3G
-
FUNK | EMPFÄNGER
IZAR RDC VEHICLE
IZAR RDC VEHICLE ist ein Konzentrator für passive Drive-by-Lösungen. Es kann in jedem Fahrzeugtyp installiert werden und liest autonom, ohne Fahrereingriff, Messgeräte und Sensoren basierend auf den Spezifikationen des Open Metering Systems (OMS).
IZAR RDC VEHICLE
- Anzahl Zähler
- 1,000
- Frequenzband
- 868 / 434 MHz
- Datenübertragung
- Automatisch auf FTP/SFTP
- Stromversorgung
- Externer Stromanschluss vom Fahrzeug (12 ... 24 V DC)
- Schnittstellen
- GPRS / 2G / 3G
-
FUNK | EMPFÄNGER
IZAR RDC PREMIUM 2
Der IZAR Radio Data Concentrator Premium 2 ist der leistungsstärkste FunkDatenkonzentrator der Diehl Metering RDC-Produktfamilie. Dieser macht wide area fixed networks bereit für Massendatenübertragung und NetzwerkMonitoring.
IZAR RDC PREMIUM 2
- Anzahl Zähler
- 50.000
- Frequenzband
- 868, 434, long range MHz
- Daten Logging
- 5 Min - 24 Stunden
- Stromversorgung
- 110 ... 240 V AC, PoE+ (IEEE 802.3at)
- Schnittstellen
- 2G / 3G / 4G oder LAN
- 2way2receiver
- Kommunikation, die den Zugang zum Gateway von jedem Ort aus ermöglicht
-
FUNK | EMPFÄNGER
IZAR RECEIVER M-BUS
Der IZAR RECEIVER M-BUS wird zur stationären Auslesung von IZAR RADIO oder Open Metering Verbrauchszählern eingesetzt. Fernauslesung und Speicherung von Daten dieser Zähler wird in Kombination mit dem M-Bus Master IZAR CENTER realisiert.
IZAR RECEIVER M-BUS
- Anzahl Zähler
- bis zu 450
- Frequenzband
- 868, 434 MHz
- Antenne
- interne, nicht sichtbare Antenne
- Stromversorgung
- versorgt vom MBUS
- Komm. Geschwindigkeit
- 2400 und 9600 baud
-
FUNK | EMPFÄNGER
IZAR IoT GATEWAY Compact
All-in-one Multitechnologie-Empfänger für Smart Metering und Smart City LPWAN-Infrastrukturen mit der robustesten und effizientesten IoT-Konnektivitätslösung auf dem Markt für maximale Flexibilität.
IZAR IoT GATEWAY Compact
- Gerätetyp
- Indoor gateway
- Funktechnologien
- wM-Bus, mioty®4OMS, LoRaWAN® vorbereitet
- Frequenz
- 868 MHz
- Benutzeroberfläche
- webbasierte Nutzeroberfläche
- Sendeintervalle
- Konfigurierbar - streaming mode oder von 1 Minute bis 24 Stunden
-
FUNK | EMPFÄNGER
IZAR RDC MOTION
IZAR RDC MOTION ist ein Funkempfänger für die mobile Auslesung von Multi-Energiezählern im Walk-by- oder Drive-by-Modus. Die erfassten Daten werden über Bluetooth an die Software IZAR@MOBILE 2 gesendet.
IZAR RDC MOTION
- Anzahl Zähler
- unbegrenzt
- Frequenzband
- 868 / 434 MHz
- Daten Logging
- Transparenzmodus
- Stromversorgung
- batteriebetrieben
- Schnittstellen
- Bluetooth®
-
FUNK | EMPFÄNGER
IZAR IoT GATEWAY Premium
All-in-one Multi-Technologie Gateway als Konnektivitätslösung mit der größten Robustheit und Effizienz für maximale Flexibilität bei Smart Metering und Smart City LPWAN Netzwerken.
IZAR IoT GATEWAY Premium
- Gerätetyp
- Outdoor Gateway
- Funktechnologien
- mioty®, mioty® for metering, mioty®4OMS, LoRaWAN®, wM-Bus Modes T1 und C1 (OMS), R4/R4+
- Frequenz
- 868 MHz
- Benutzeroberfläche
- WebUI
- Sendeintervalle
- Stream Modus oder Batch Modus mit Intervallen von 1 Minute bis zu 24 Stunden
-
FUNK | OPTOKOPF

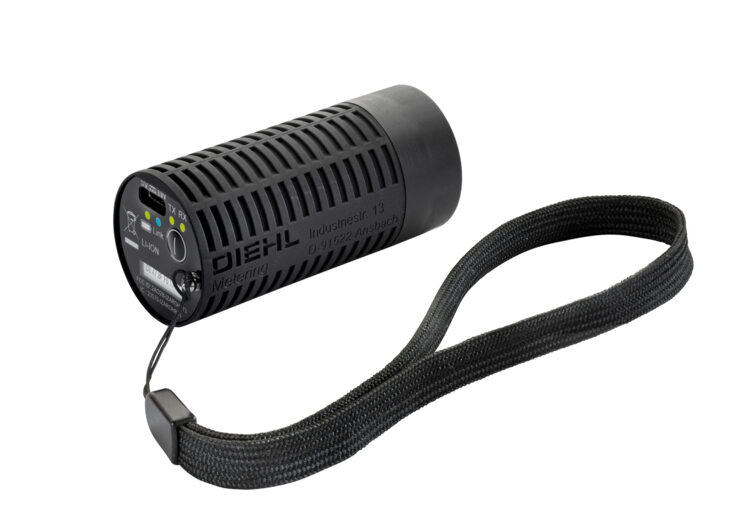

IZAR OH BT 2
Der Optokopf wird zur Auslesung und Konfiguration von Diehl Metering Zählern und Systemkomponenten mit optischer Schnittstelle verwendet. Die Daten werden über Bluetooth® an mobile oder stationäre Computer übermittelt.
IZAR OH BT 2
- Zählerschnittstelle
- IrDa und ZVEI
- Status LED
- Ladung, Verbindung, Kommunikation
- Ladezeit
- typisch 3,5 Stunden
- Ladezeit
- Batteriebetrieben (bis zu 14 Stunden)
- Schnittstellen
- Bluetooth®
-
M-BUS | MASTER
IZAR CENTER
Der IZAR CENTER ist ein M-Bus Pegelwandler, der die Auslesung von M-Bus Zählern mit einer sehr hohen Auflösung und über große Distanzen ermöglicht. Die Auslesung von IZAR RADIO Funkzählern ist mit Hilfe des IZAR RECEIVER M-BUS möglich.
IZAR CENTER
- Anzahl Zähler
- 1.000
- M-Bus Schnittstellen
- M-Bus Ausgang und M-Bus Eingang
- Daten Logging
- 1 Min - 24 Stunden
- Stromversorgung
- 110 ... 230 V
- Schnittstellen
- USB, Ethernet LAN, RS232
-
M-BUS | UMSETZER
IZAR PORT PULSE
Der IZAR PORT PULSE MINI ermöglicht den Anschluss von Ressourcenzählern mit Impulsausgang an ein M-Bus Netzwerk (Umwandlung von Impulsen in MBus-Protokoll). Er ist geeignet für alle Zählertypen mit Impulsgeber oder Open Collector Ausgang.
IZAR PORT PULSE
- Anzahl Zähler
- bis zu 2
- Zählerschnittstelle
- Impulsgeber oder Open Collector
- Max. Kabellänge
- 1.5 m
- Stromversorgung
- versorgt vom M-Bus
- Komm. Geschwindigkeit
- 300 und 2400 baud
-
M-BUS | UMSETZER
IZAR PORT PULSE MINI
Der IZAR PORT PULSE MINI ermöglicht den Anschluss von Ressourcenzählern mit Impulsausgang an ein M-Bus Netzwerk (Umwandlung von Impulsen in M-Bus-Protokoll). Er ist geeignet für alle Zählertypen mit Impulsgeber oder Open Collector Ausgang.
IZAR PORT PULSE MINI
- Anzahl Zähler
- bis zu 2
- Zählerschnittstelle
- Impulsgeber oder Open Collector
- Max. Kabellänge
- 1.5 m
- Stromversorgung
- versorgt vom M-Bus
- Komm. Geschwindigkeit
- 300 und 2400 baud
-
M-BUS | M-BUS MODUL
IZAR M-BUS COMPACT I
IZAR MBUS COMPACT i ist ein M-Bus-Endgerät, das an alle Wasserzähler mit induktiver Technologie angeschlossen werden kann. Daten und Alarme werden über das M-Bus-Protokoll übertragen, was die Abrechnung, Überwachung und die Inbetriebnahme ermöglicht.
IZAR M-BUS COMPACT I
- Zählerschnittstelle
- M-Bus protocol (EN 13757)
- Kabellänge
- 2 m
- Stromversorgung
- Via M-Bus
- Kommunikationsgeschwindigkeit
- 300 und 2,400 baud
- Batterielebensdauer
- Bis zu 15 Jahre
-
ELEKTRONISCHE ZUSATZGERÄTE | ANZEIGE- / STEUERGERÄTE
SCHALTVERSTÄRKER 521
Der SCHALTVERSTÄRKER 521 ermöglicht den Anschluss von zwei Ressourcenzählern mit Impulsausgang zur Verstärkung und Umwandlung von Impulsen. Er ist geeignet für alle Zählertypen mit Impulsgeber oder Open Collector Ausgang.
SCHALTVERSTÄRKER 521
- Anzahl Zähler
- bis zu 2
- Zählerschnittstelle
- Impulsgeber oder Open Collector
- Max. Kabellänge
- 10 m
- Stromversorgung
- Netzspannung 240 V
- Eingangspulsdauer min.
- 6 ms
-
SENSOREN
KOMPATIBLE PRODUKTE VON DRITTANBIETERN
Der Software IZAR@NET bzw. IZAR PLUS PORTAL kann über unseren "connectivity hub" zu unseren eigenen Zählern zahlreiche Sensoren, als auch Fremdzähler hinzugefügt werden. Damit ergibt sich für den Kunden die Möglichkeit gemischte Zählerparks in einer Software zu verwalten, als auch zusätzliche Sensoren einzubinden. Wie z.B. Druck Sensoren, Co2 Sensoren uvm.
KOMPATIBLE PRODUKTE VON DRITTANBIETERN
- Einbindung Fremdzähler
- Einfache Verwaltung und Visualisierung von gemischten Zählerparks
- Smart Utility
- Einbindung weiterer Sensoren wie Druck, Absperrventile, etc. für eine übergreifende einfache Darstellung in einem System
- Smart Building
- Durch den Einsatz von Zählern und Sensoren können Wege optimiert und energetische Einsparungen einfach identifiziert werden
- Smart City
- Kommunen und Städte können wichtige Ressourcen wie Wasser, Energie und Arbeitszeit gezielter einsetzen, um das Allgemeinwohl zu verbessern
- Smart Industry
- Optimierung von Produktionsprozessen durch Einsatz von Sensoren
Software & Systemkomponenten Produkte
Die neueste Generation der Diehl Metering IZAR-Funktechnologie steht für optimierte Reichweite bei höchster Datenqualität. Bei 100 % Effizienz werden alle Zähler innerhalb des Netzwerks zuverlässig ausgelesen, jederzeit und so oft dies sinnvoll ist.
25 verfügbare Produkte
