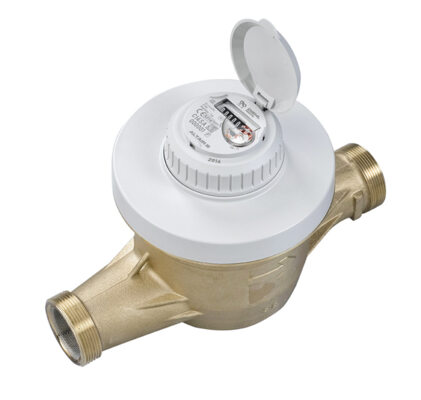

ALTAIR V3

ALTAIR V3

RINGKOLBENZÄHLER

Anwendung

Der ALTAIR V3 ist ist ein volumetrischer Wasserzähler. Aufgrund seiner Vielseitigkeit und Robustheit ist er geeignet für den Einbau bei anspruchsvollsten Umgebungsbedingungen sowie unterschiedlichen Wasserqualitäten und behält dabei seine hervorragenden Messeigenschaften.
Der modular aufgebaute ALTAIR V3 kann jederzeit mit einem IZAR-Systemmodul ausgestattet werden. Dadurch verwandelt er sich in einen kommunizierenden Zähler und ist für die mobile oder Festnetz-Ablesung (Funk/Verkabelung) bereit.

Merkmale

  • DN 25 / 32 / 40
  • Q3 = 6.3 m³/h (DN 25), Q3 = 10 m³/h (DN 32), Q3 = 16 m³/h (DN 40)
  • MID Zulassung bis R = 800
  • Anlaufwert 5 l/h
  • Geringer Druckverlust
  • Hoher Dynamikbereich
  • Beliebige Einbaulage
  • Technische Daten
    NennweiteDNmm253240
    Baulänge*Lmm260260300
    DauerdurchflussQ3m³/h6.3 / 101016
    R Standard*R160160160
    Anlaufwertl/h555
    MindestdurchflussQ1l/h39.462.5100
    ÜbergangsdurchflussQ2l/h63100160
    ÜberlastdurchflussQ4m³/h7.8712.520
    Druckverlust bei Q3bar0.4850.5150.613
    Druckverlust bei Q4bar0.7560.8050.957
    Kvs (deltaP=Q²/Kvs²)9.0513.9320.44
    * Andere Ausführungen auf Anfrage
  • Zulassung
    MIDLNE-5582 | Typ A1
    StandardsEN 14254 | ISO 4064 | OIML R49
    TrinkwasserACS | WRAS | Belgaqua
  • REACH

    Information gemäß Art. 33 (1) der Verordnung (EG) Nr. 1907/2006 des Europäischen Parlaments und des Rates vom 18. Dezember 2006:
    Diese Produktreihe enthält Erzeugnisse mit folgenden Stoffen in einer Konzentration von über 0,1% Massenprozent (w/w):
    - Blei (CAS-Nr.: 7439-92-1)

  • Temperatur und Druck
    Wassertemperatur°C0.1 ... +50
    Umgebungstemperatur im Betrieb°C+1 ... +55
    Umgebungstemperatur Lager°C-10 ... +55
    NenndruckPNbar16

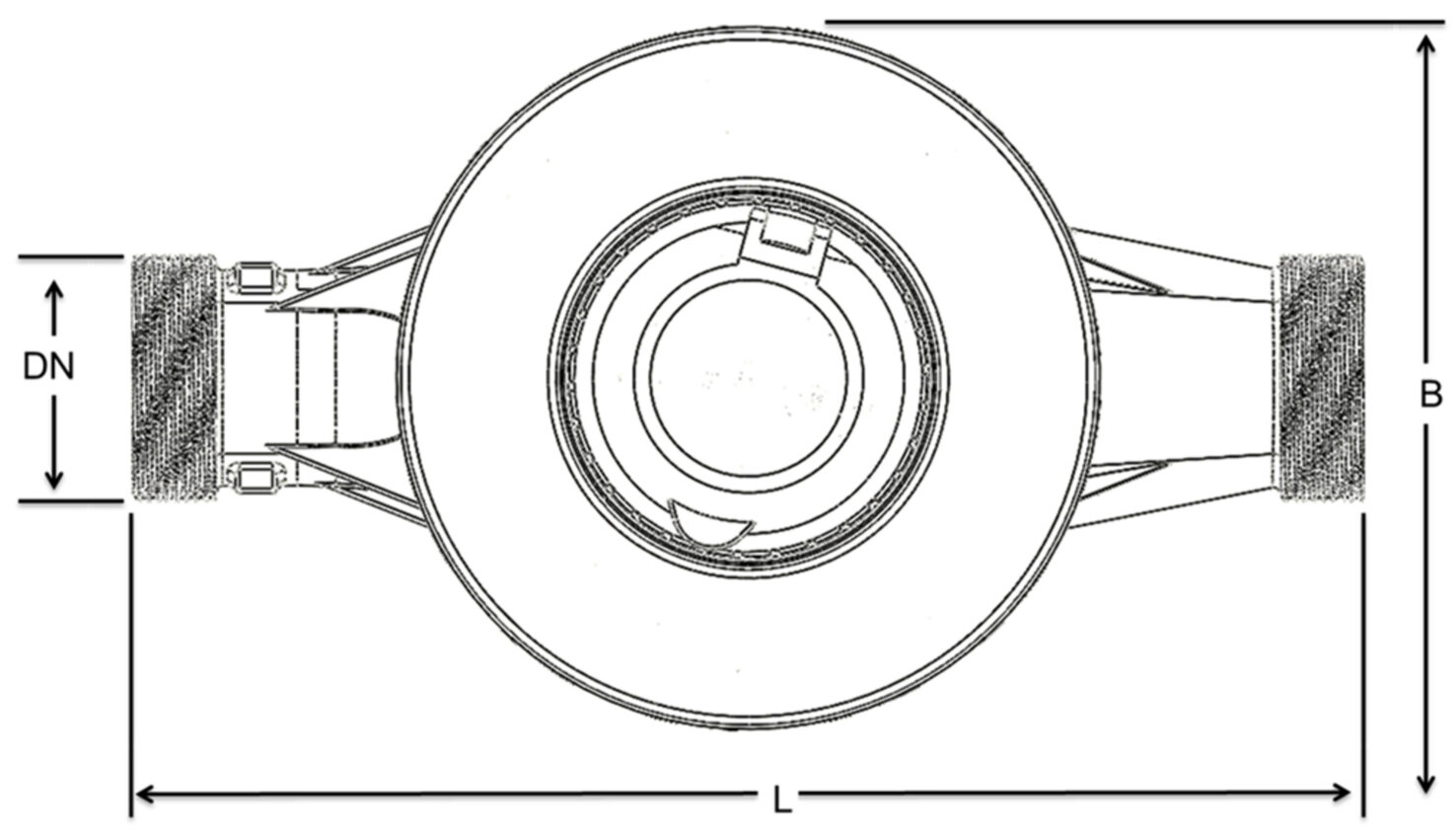

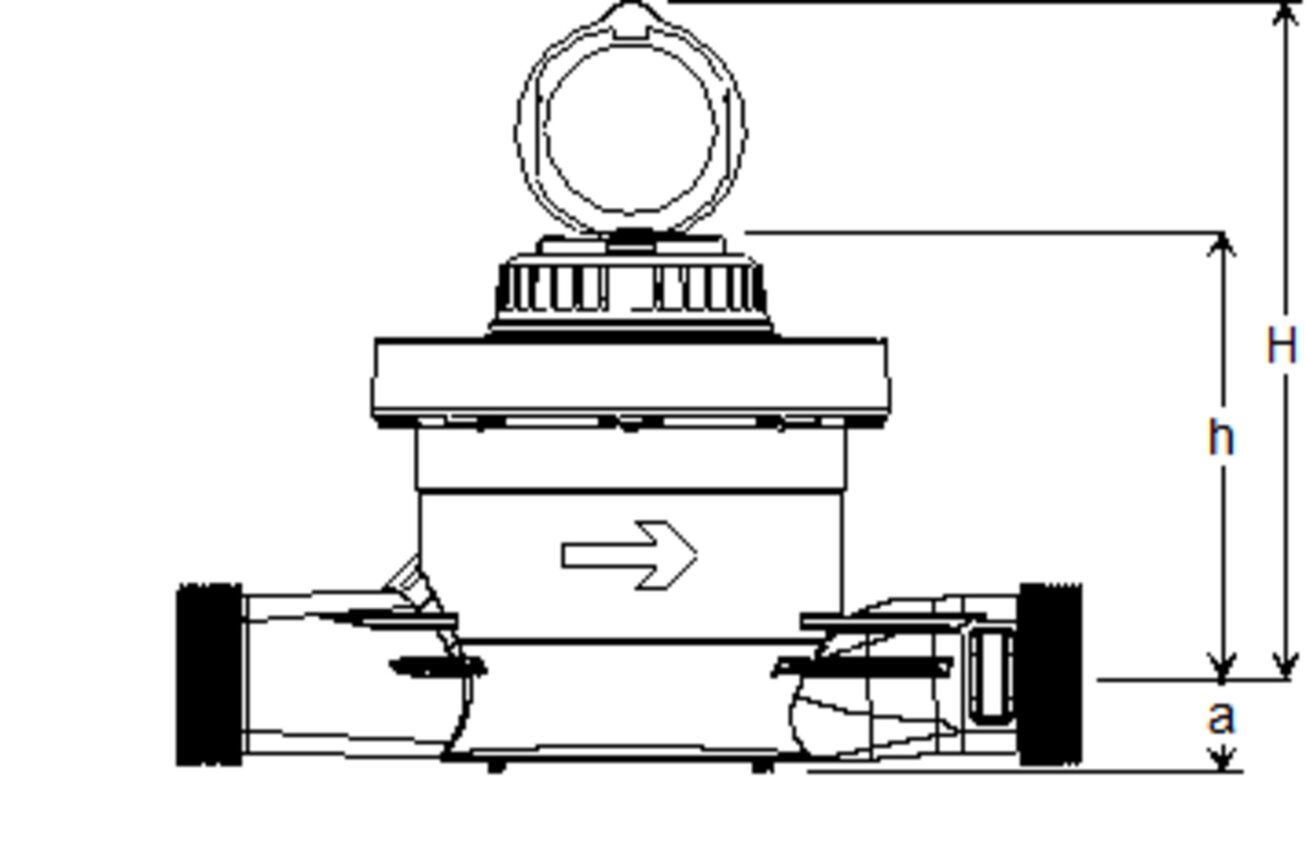

  • Abmessungen
    ALTAIR V3 ALTAIR V3
    ALTAIR V3 ALTAIR V3
    NennweiteDNmm253240
    Baulänge*Lmm260260300
    DauerdurchflussQ3m³/h6.3 / 101016
    BreiteBmm171.5171.5171.5
    Höhe - Deckel offenHmm227.6227.6227.6
    Höhehmm153153153
    Höheamm31.931.931.9
    Anschlussgewinde - StandardZollG1¼BG1½BG2B
    Anschlussgewinde - OptionalZoll-G1¼B-
    Gewichtkg4.85.255.45
    * Andere Ausführungen auf Anfrage
  • Genauigkeitskurve
    ALTAIR V3 ALTAIR V3

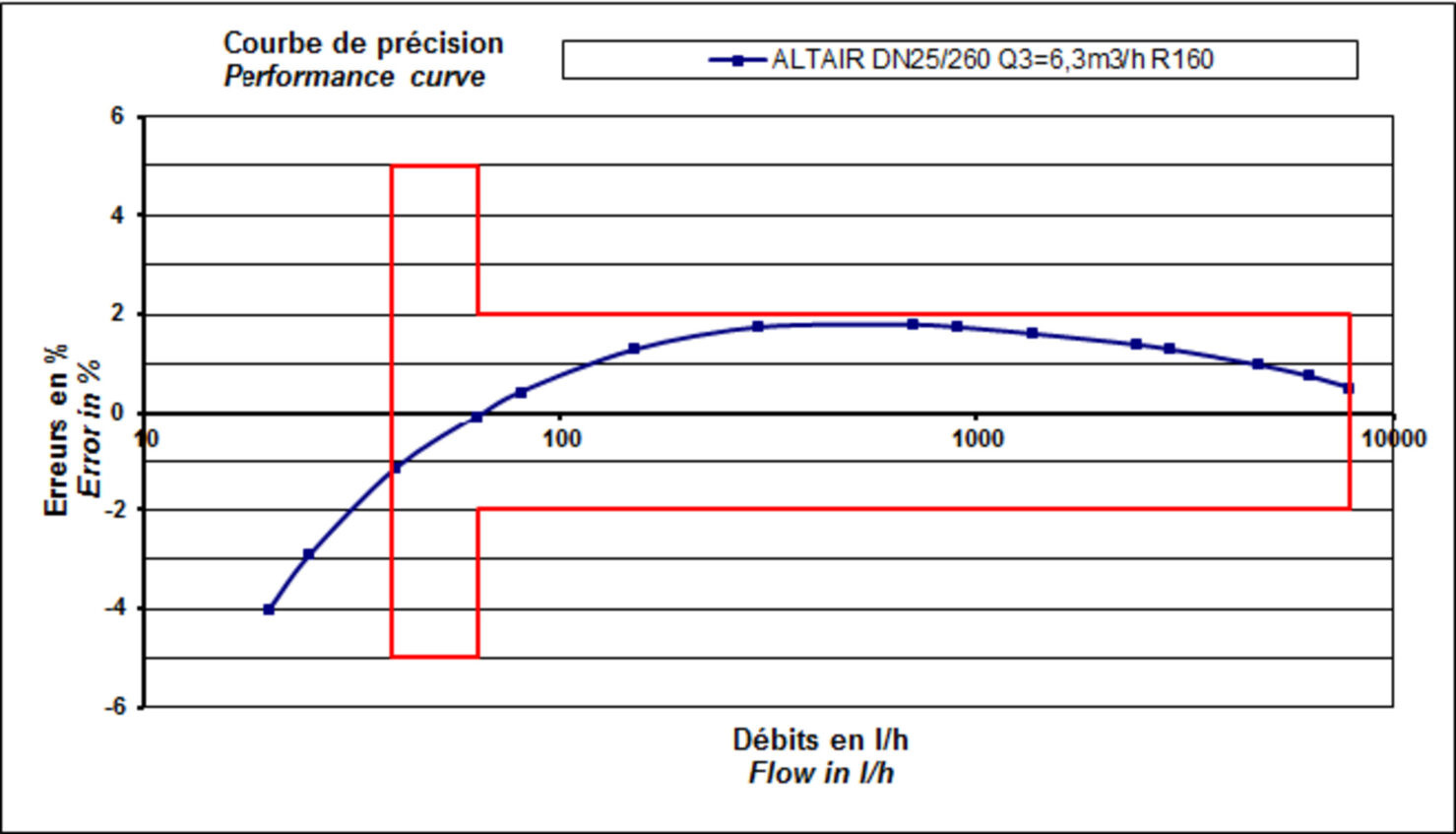

    DN 25
    ALTAIR V3 ALTAIR V3

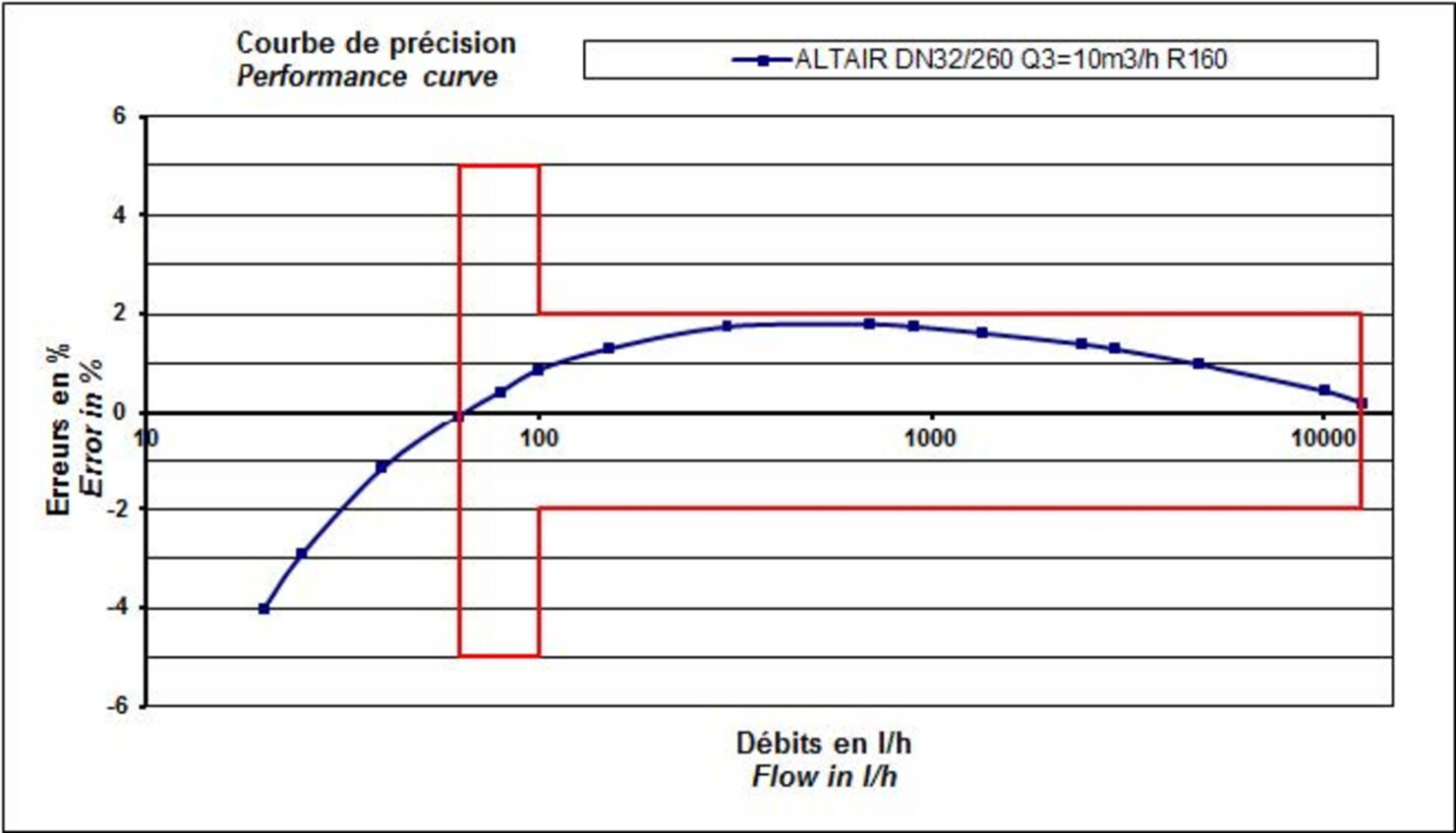

    DN 32
    ALTAIR V3 ALTAIR V3

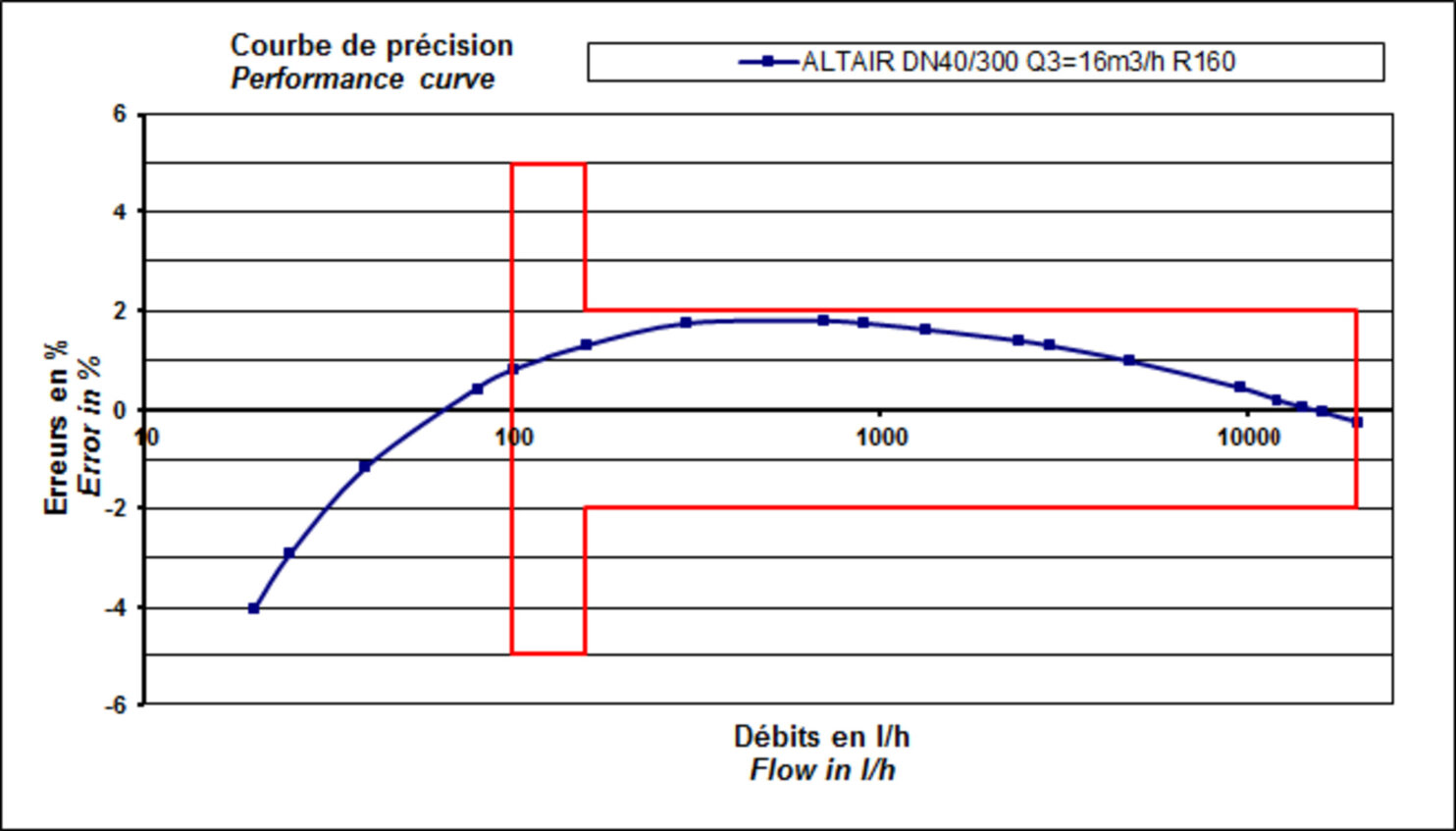

    DN 40

  • Ausführungen

    - Rückflussverhinderer
    - Anschlussverschraubung
    - Kunststoffzählwerk
